Controllare l'installazione della testina di stampa

Se la testina di stampa non è installata correttamente, i risultati di stampa potrebbero non essere quelli previsti. Per verificare lo stato dell'installazione, rimuovere la testina di stampa una volta e reinstallarla correttamente usando la seguente procedura.

Importante

  • Prima di controllare l'installazione della testina di stampa, assicurarsi che l'inchiostro nel tubo sia visibile. Solo se non si riesce a vedere l'inchiostro, effettuare le seguenti operazioni.

  1. Selezionare (Impostazione (Setup)) nella schermata HOME.

  2. Selezionare Manutenzione (Maintenance) > Sostituzione testina (Head Replacement).

  3. Controllare il messaggio visualizzato e selezionare Avvia (Start).

  4. Aprire l'unità di scansione / coperchio.

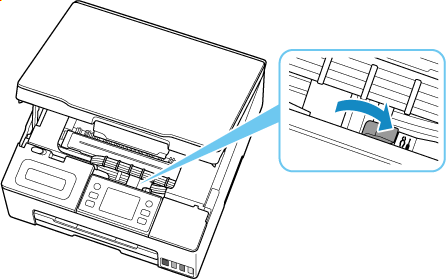

  5. Inclinare la leva valvola d'inchiostro verso destra, rilasciarla, quindi selezionare OK.

    Il supporto della testina di stampa si sposta.

    Attenzione

    • Non mantenere il supporto della testina di stampa con la mano e non spostare con forza il supporto della testina di stampa mentre è in movimento. Non toccare il supporto della testina di stampa finché non si ferma.

    Importante

    • Se si lascia l'unità di scansione / coperchio aperta per oltre 10 minuti, il supporto della testina di stampa potrebbe spostarsi e la spia di stato potrebbe accendersi in arancione. In tal caso, chiudere una sola volta l'unità di scansione / coperchio e riaprirla.
    • Se l'interno della stampante e la testina sono sporchi di inchiostro, pulire con un panno morbido inumidito solo con acqua e ben strizzato prima di metterla in funzione. Inoltre, prestare attenzione affinché l'inchiostro della testina rimossa non resti attaccato a vestiti o ad altro.
    • Non toccare le parti metalliche all'interno della stampante né altre parti.

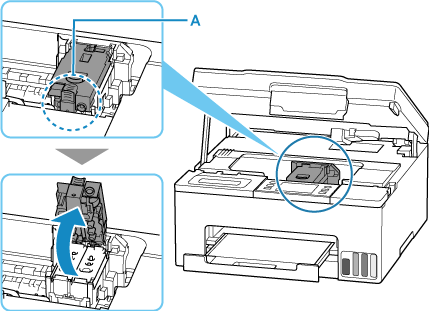

  6. Aprire il coperchio di bloccaggio della testina di stampa afferrando la manopola (A) e selezionare Avanti (Next).

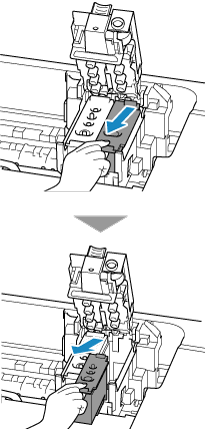

  7. Spostare leggermente la testina di stampa verso di sé e rimuoverla.

    Rimuovere le testine di stampa del colore e del nero.

    Importante

    • Quando si rimuove la testina di stampa, maneggiarla con cura in modo che l'inchiostro non goccioli.
    • Non toccare il tubo d'inchiostro o altre parti all'interno della stampante. Toccare queste parti potrebbe causare il malfunzionamento della stampante.

  8. Controllare la testina di stampa e selezionare Avanti (Next).

    Importante

    • Se i nastri protettivi arancioni sono ancora attaccati sulla testina di stampa, rimuoverli.

    • Non toccare il terminale dorato (B) o gli ugelli della testina di stampa (C) su una testina di stampa. Questa operazione potrebbe provocare un malfunzionamento della stampante.

  9. Installare la testina di stampa e selezionare Avanti (Next).

    Installare la testina di stampa del colore nel supporto di sinistra e la testina di stampa del nero nel supporto di destra.

  10. Chiudere il coperchio di bloccaggio della testina di stampa e selezionare Avanti (Next).

    Premere con fermezza il coperchio di bloccaggio della testina di stampa finché non scatta in posizione.

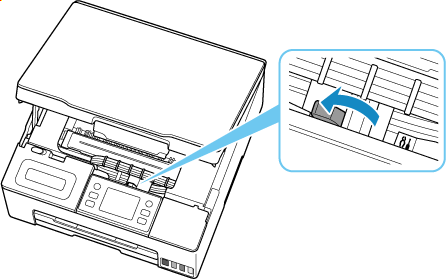

  11. Inclinare la leva valvola d'inchiostro verso sinistra.

  12. Chiudere l'unità di scansione / coperchio.

    Sollevarla una volta e abbassarla delicatamente.

  13. Stampare il test di controllo degli ugelli.

    Stampare il test di controllo degli ugelli per verificare che l'inchiostro fuoriesca correttamente dagli ugelli della testina di stampa.

Se il motivo del controllo ugelli non viene stampato correttamente anche dopo la verifica dell'installazione della testina di stampa, i problemi potrebbero essere risolti sostituendo la testina di stampa.

Per ulteriori informazioni, vedere le informazioni dettagliate sulla sostituzione della testina.
